ในอุตสาหกรรมผลิตภัณฑ์คอนกรีต โดยทั่วไปกระบวนการผลิตจะแบ่งออกเป็นสองขั้นตอนที่ดูเหมือนจะเป็นอิสระ: การออกแบบผสม และการเลือกใช้วัสดุแม่พิมพ์ แบบแรกดำเนินการโดยวิศวกรวัสดุในห้องปฏิบัติการ ในขณะที่แบบหลังจัดซื้อโดยแผนกการผลิตตามพารามิเตอร์ของอุปกรณ์ อย่างไรก็ตาม กุญแจสำคัญที่แท้จริงในการกำหนดต้นทุนและคุณภาพของผลิตภัณฑ์อยู่ที่การเชื่อมช่องว่างทางเทคนิคระหว่างสองโดเมนนี้

การออกแบบส่วนผสมคอนกรีตไม่ใช่ค่าคงที่ แต่เป็นปัจจัยโดยตรงของการสึกหรอของแม่พิมพ์ อายุการใช้งาน และคุณภาพผิวสำเร็จ การละเลยคุณลักษณะรวม อัตราส่วนน้ำต่อซีเมนต์ และวิธีการบดอัดในการออกแบบส่วนผสมอาจทำให้การเลือกวัสดุแม่พิมพ์ตกอยู่ในหลุมพรางของ "ความแข็งไม่เพียงพอ" หรือ "ความเหนียวไม่เพียงพอ" ซึ่งท้ายที่สุดส่งผลให้เกิดการเปลี่ยนแปลงแม่พิมพ์บ่อยครั้งหรือข้อบกพร่องของแบทช์

ด้านล่างนี้คือผลกระทบเฉพาะของปัจจัยหลัก 3 ประการในการออกแบบส่วนผสมที่มีต่อการเลือกใช้วัสดุแม่พิมพ์:

1. ความแข็งรวมและการไล่สี: การกำหนด "การป้องกันการสึกหรอ" ของเหล็กแม่พิมพ์

มวลรวม (ทราย หิน) ในคอนกรีตเป็น "เครื่องมือตัด" โดยตรงที่ทำให้เกิดการสึกหรอของแม่พิมพ์

ซิลิกาสูง/มวลรวมแข็ง: หากการออกแบบส่วนผสมใช้หินบดที่มีซิลิกาสูงหรือทรายที่ผลิตขึ้น (ที่มีขอบแหลมคม)แม่พิมพ์พื้นผิวของโพรงจะทนทานต่อการสึกหรอจากการเสียดสีอย่างรุนแรง ในกรณีนี้ เหล็กกล้าโลหะผสมคาร์บอนสูงที่มีการคาร์บูไรซิ่งและการชุบแข็งอย่างล้ำลึกถือเป็นสิ่งสำคัญ เพื่อให้มั่นใจว่ามีความแข็งพื้นผิวสูงถึง HRC 58-62 เพื่อต้านทานการเสียดสี

การไล่ระดับมวลรวมไม่ดี: เมื่อมวลรวมละเอียดมากเกินไปหรือการไล่ระดับไม่ดี แรงเสียดทานภายในของส่วนผสมคอนกรีตจะเพิ่มขึ้นอย่างมีนัยสำคัญ นำไปสู่ความต้านทานการถอดแบบเพิ่มสูงขึ้น หากแม่พิมพ์มีเฉพาะความแข็งสูงโดยไม่มีความเหนียวเพียงพอ (ความแข็งของแกนต่ำกว่า HRC 35-40) แม่พิมพ์จะไวต่อการแตกร้าวสูงเนื่องจากความเข้มข้นของความเครียดในระหว่างรอบการวาดซ้ำหลายครั้ง

2. อัตราส่วนน้ำต่อซีเมนต์และการบดอัด วิธีการ: "ความกังวลเรื่องการถอดแม่พิมพ์" สำหรับแม่พิมพ์

อัตราส่วนน้ำต่อซีเมนต์ไม่เพียงส่งผลต่อความแข็งแรงเท่านั้น แต่ยังส่งผลต่อการยึดเกาะของคอนกรีตกับพื้นผิวแม่พิมพ์ด้วย

อัตราส่วนน้ำต่อซีเมนต์ต่ำ (คอนกรีตแห้ง-แข็ง): มักใช้สำหรับบล็อกที่มีความแม่นยำสูง ส่วนผสมนี้มีความชื้นต่ำและมีความหนืดสูง ต้องการความเรียบของพื้นผิวสูงมาก (Ra ≤ 1.6) และมุมร่างที่เหมาะสมบนโพรงแม่พิมพ์ หากพื้นผิวแม่พิมพ์หยาบ ส่วนผสมแห้งและแข็งจะเกาะติดอย่างแน่นหนา ส่งผลให้ผลิตภัณฑ์แตกร้าวระหว่างการถอดแม่พิมพ์หรือการสึกหรอที่ผิดปกติบนใบหน้าการทำงานของแม่พิมพ์

การบดอัดด้วยการสั่นสะเทือนความถี่สูง: หากการออกแบบส่วนผสมอาศัยการสั่นสะเทือนที่รุนแรงเพื่อเพิ่มความหนาแน่น แม่พิมพ์ทั้งหมดจะต้องทนต่อแรงกระแทกความถี่สูง ในกรณีเช่นนี้ การเลือกใช้วัสดุจะต้องหลีกเลี่ยงเหล็กกล้าเครื่องมือที่เปราะ และเลือกใช้เหล็กกล้าโลหะผสมโครเมียม-โมลิบดีนัม เช่น 42CrMo แทน ซึ่งใช้ประโยชน์จากความต้านทานความเมื่อยล้าได้ดีเยี่ยมเพื่อป้องกันการแตกหักของซับสเตรตของแม่พิมพ์

3. ประเภทซีเมนต์และสารผสม: "การโจมตีด้วยสารเคมี" บนแม่พิมพ์

นี่เป็นปัจจัยที่มองไม่เห็นซึ่งมองข้ามได้ง่าย

ปฏิกิริยารวมตัวของอัลคาไลและการกัดกร่อน: เมื่อใช้ซีเมนต์ที่มีค่าความเป็นด่างสูงกว่า หรือเมื่อส่วนผสมมีปริมาณซัลไฟด์สูง สารกัดกร่อนสามารถพัฒนาได้ง่ายในสภาพแวดล้อมการบ่มที่ชื้นและร้อน หากชั้นการสึกหรอของพื้นผิวแม่พิมพ์มีรอยแตกขนาดเล็ก การกัดกร่อนจะแพร่กระจายจากพื้นผิวเข้าด้านใน ซึ่งจะทำให้วัสดุพิมพ์เสียหายเร็วขึ้น ในกรณีเช่นนี้ พื้นผิวแม่พิมพ์จำเป็นต้องมีการเสริมความแข็งแรงในการป้องกันการกัดกร่อน หรือการเลือกเกรดเหล็กพิเศษที่มีความต้านทานการกัดกร่อนที่ดีกว่า

ข้อมูลเชิงลึกด้านอุตสาหกรรม: จาก "การเปลี่ยนแม่พิมพ์ที่ทำปฏิกิริยา" ไปจนถึง "การปรับตัวเชิงรุก"

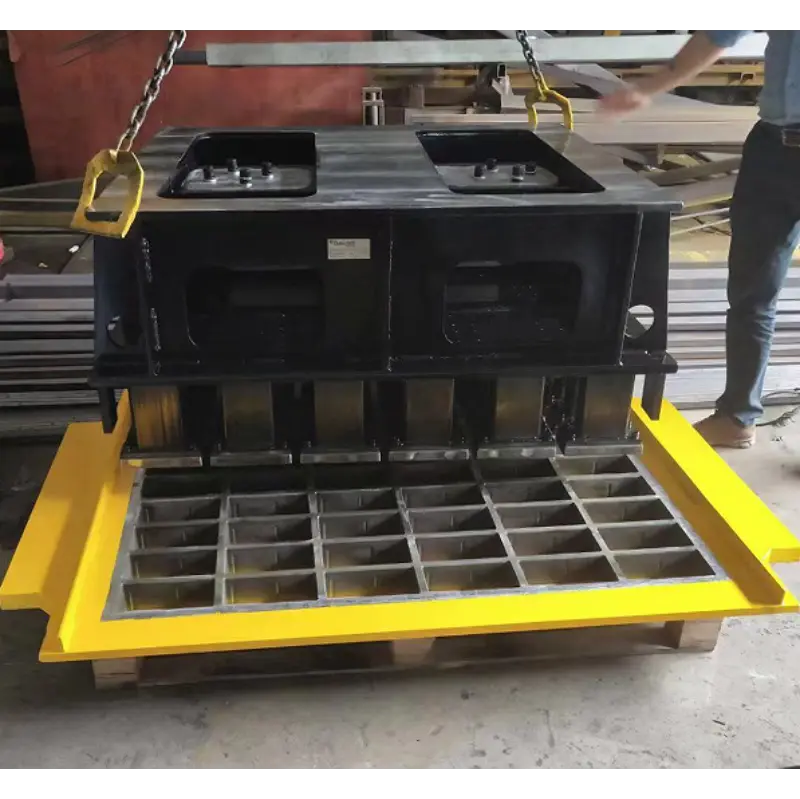

ในฐานะผู้ผลิตแม่พิมพ์ฝูเจี้ยน Unik โมลด์เทคโนโลยี จำกัด. ได้สังเกตในระหว่างการให้บริการแก่ลูกค้าทั่วโลกว่า 80% ของความล้มเหลวของแม่พิมพ์ก่อนกำหนด (เช่น การสึกหรอและการแตกร้าวที่ผิดปกติ) ไม่ได้เกิดจากปัญหาคุณภาพเหล็กต่อตัว แต่เกิดจากความไม่ตรงกันระหว่างการเลือกวัสดุแม่พิมพ์และการออกแบบส่วนผสมจริงของลูกค้า

ดังนั้นซัพพลายเออร์แม่พิมพ์มืออาชีพไม่ควรนำเสนอผลิตภัณฑ์ที่ได้มาตรฐานเท่านั้น ในระหว่างขั้นตอนการคัดเลือก ผู้ผลิตควรได้รับข้อมูลสำคัญสามประการจากลูกค้าในเชิงรุก:

ประเภทมวลรวมและขนาดอนุภาคสูงสุด – เพื่อประเมินความรุนแรงของการสึกหรอ

แรงดันขึ้นรูปและความถี่การสั่นสะเทือน – เพื่อกำหนดความเหนียวของเหล็กที่ต้องการ

ผลผลิตรายวันที่คาดหวังและความต้องการอายุการใช้งานทั้งหมด – เพื่อเสนอตามความต้องการด้านต้นทุนและความแม่นยำ ว่าควรใช้กระบวนการเคลือบแบบความแข็งสองชั้น (ภายนอกแบบแข็งกับแกนที่แข็ง) หรือกระบวนการเคลือบแบบคอมโพสิต

สรุป: การออกแบบส่วนผสมคอนกรีตแสดงถึง "ด้านอุปสงค์" ในขณะที่การเลือกวัสดุแม่พิมพ์คือ "ด้านการตอบสนอง" มีเพียงการแปลความเค้นทางกายภาพและเคมีที่มีอยู่ในการออกแบบส่วนผสมให้เป็นตัวบ่งชี้ประสิทธิภาพของวัสดุเฉพาะ (การไล่ระดับความแข็ง ความแข็งแรงในการดัดงอ ความต้านทานการกัดกร่อน) เท่านั้นที่เราจะสามารถบรรลุความมั่นคงในระยะยาวในความแม่นยำของผลิตภัณฑ์และปรับต้นทุนรวมให้เหมาะสมได้อย่างแท้จริง ความสัมพันธ์ระหว่างซัพพลายเออร์และลูกค้าควรอยู่เหนือธุรกรรมธรรมดาๆ และพัฒนาไปสู่ความร่วมมือทางเทคนิคเชิงลึกที่มีพื้นฐานในด้านวัสดุศาสตร์
